Apa Itu MCB Listrik? Fungsi dan Cara Memilihnya Secara Instan

Apa Itu MCB Listrik - Pernahkah Anda mengalami kejadian di mana aliran listrik di rumah tiba-tiba mati atau jeglek saat Anda menyalakan beberapa perangkat elektronik secara bersamaan? Fenomena ini bukan tanpa alasan, melainkan hasil kerja dari sebuah komponen pengaman kecil namun sangat vital yang disebut MCB. Memahami apa itu MCB listrik merupakan langkah awal yang krusial bagi setiap pemilik rumah untuk menjamin keamanan instalasi kelistrikan dari berbagai risiko berbahaya.

Di era modern yang serba elektrik ini, ketergantungan kita pada energi listrik semakin tinggi, mulai dari penggunaan AC hingga pengisian daya kendaraan listrik.Namun, lonjakan beban yang tidak terkendali atau adanya gangguan teknis seperti korsleting dapat memicu panas berlebih yang berpotensi menyebabkan kebakaran hebat.

Di sinilah peran Miniature Circuit Breaker (MCB) menjadi garda terdepan sebagai pemutus arus otomatis yang melindungi properti dan nyawa penghuninya.

Artikel ini akan mengupas tuntas mengenai apa itu MCB listrik, mulai dari pengertian dasarnya, fungsi perlindungan ganda yang dimilikinya, hingga cara kerja teknis di balik tuas sakelarnya. Dengan memahami cara kerja komponen ini, Anda tidak hanya dapat mencegah kerusakan pada alat elektronik mahal, tetapi juga mampu menghindari penyebab terjadinya korsleting listrik.

Apa Itu MCB Listrik?

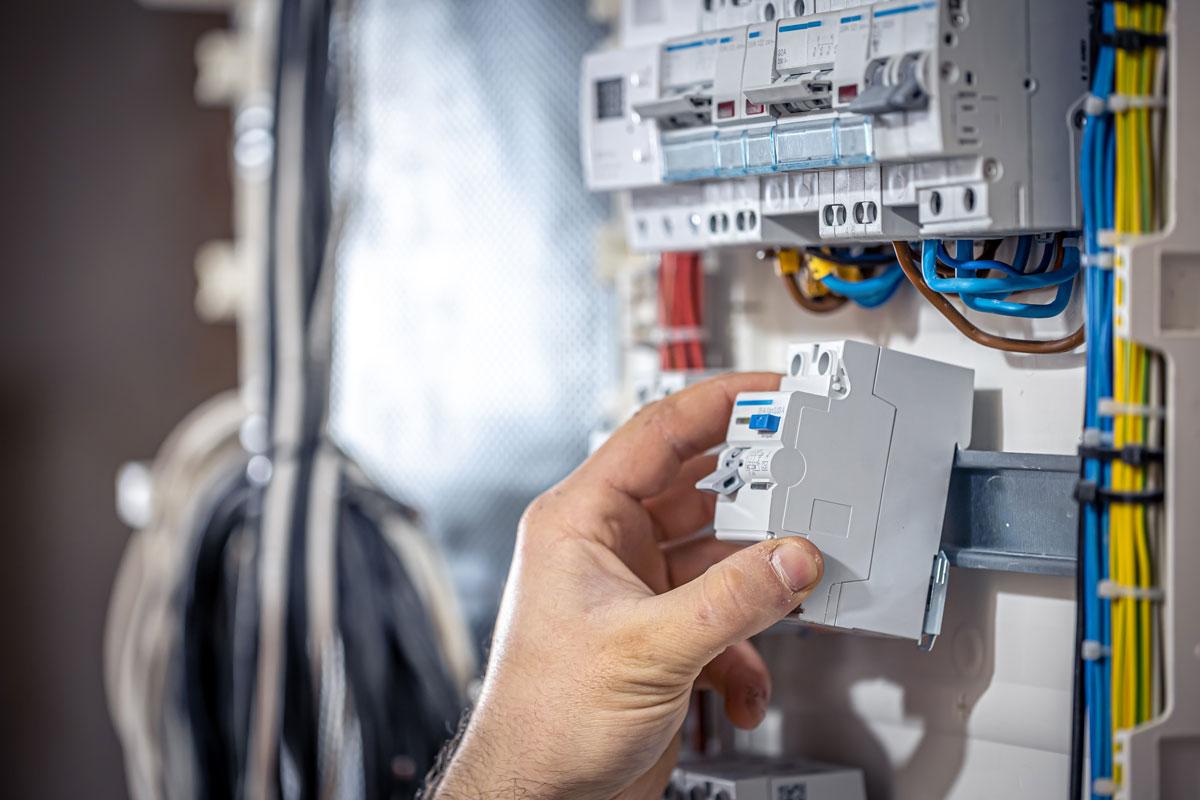

Banyak orang sering melihat kotak kecil dengan tuas sakelar di dekat meteran PLN, namun tidak semua benar-benar memahami apa itu MCB listrik secara mendalam. Secara teknis, Miniature Circuit Breaker atau MCB adalah sebuah perangkat elektromekanis yang dirancang khusus untuk melindungi rangkaian listrik dari kerusakan yang disebabkan oleh arus berlebih (overcurrent).

Jika kita mengibaratkan sistem kelistrikan rumah sebagai aliran air dalam pipa, maka MCB adalah katup pengaman otomatis yang akan segera menutup jika tekanan air terlalu tinggi hingga berisiko memecahkan pipa. Komponen ini merupakan evolusi modern dari sekring (fuse) konvensional.

Perbedaan mendasarnya terletak pada efisiensi; jika sekring akan meleleh dan harus diganti baru setelah terjadi gangguan, MCB cukup di-reset atau dinaikkan kembali tuasnya setelah penyebab gangguan diatasi.

Keberadaan MCB sangat krusial karena ia bertindak sebagai jembatan antara sumber energi dari PLN dengan seluruh perangkat elektronik di dalam hunian Anda. Tanpa adanya MCB yang berfungsi dengan baik, instalasi listrik rumah tangga di dinding rumah berisiko mengalami panas ekstrem (overheating) yang menjadi penyebab utama kasus kebakaran akibat korsleting listrik di area pemukiman.

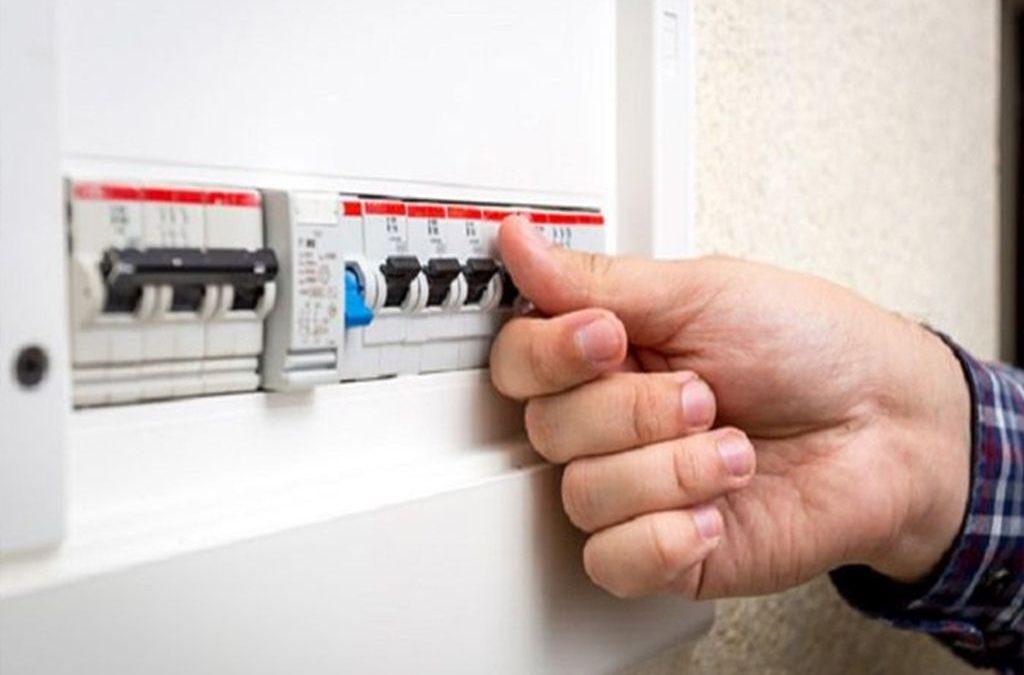

Fungsi Utama MCB pada Instalasi Listrik Rumah

Mungkin, kamu masih menganggap kalau MCB listrik adalah sakelar biasa, padahal alat ini memiliki fungsi yang sangat penting bagi rumah. Perangkat ini memiliki tiga fungsi fundamental yang tidak ada pada sakelar lampu biasa:

1. Proteksi Beban Lebih (Overload)

Fungsi ini bekerja ketika penggunaan daya listrik di dalam rumah melebihi kapasitas langganan atau kapasitas kabel. Misalnya, jika Anda menggunakan AC, mesin cuci, dan setrika secara bersamaan pada meteran berdaya 900 VA, arus yang mengalir akan melebihi batas aman. MCB akan mendeteksi panas yang dihasilkan oleh arus berlebih tersebut dan memutus aliran listrik secara otomatis untuk mencegah kerusakan kabel serta mencegah kebakaran rumah akibat korsleting listrik.

2. Proteksi Hubung Singkat (Short Circuit)

Selain itu, MCB juga bisa menjadi terjadinya korsleting ketika kabel fasa (positif) dan kabel netral (negatif) bersentuhan secara langsung tanpa beban sehingga memicu lonjakan arus yang sangat besar dalam waktu sepersekian detik. Tanpa adanya MCB, lonjakan arus ini dapat menyebabkan percikan api yang berujung pada kebakaran hebat. MCB akan merespons gangguan ini secara instan (magnetik) untuk memutus sirkuit.

3. Sakelar Pemutus Arus Manual

Selain bekerja secara otomatis saat terjadi gangguan, MCB juga berfungsi sebagai sakelar manual. Fungsi ini sangat berguna ketika pemilik rumah atau teknisi ingin melakukan perbaikan instalasi, menambah titik lampu, atau mengganti stop kontak. Dengan mematikan MCB, aliran listrik ke titik tertentu akan terputus sehingga pengerjaan menjadi aman.

Mengenal Kode dan Angka pada Body MCB

Setiap unit MCB memiliki label yang berisi informasi teknis penting. Memahami kode-kode ini sangat krusial agar Anda tidak salah memilih komponen. Hal ini sangat penting untuk lebih memahami apa itu MCB.

1. Kode Huruf (Karakteristik Trip)

Kode huruf sebelum angka (misalnya B, C, atau D) menunjukkan sensitivitas MCB:

• Tipe B: Putus ketika arus beban mencapai 3-5 kali arus nominal. Biasanya untuk beban resistif seperti lampu dan pemanas.
• Tipe C: Putus ketika arus mencapai 5-10 kali arus nominal. Ini adalah tipe paling umum untuk instalasi rumah tangga (lampu, kulkas, AC).
• Tipe D: Putus ketika arus mencapai 10-20 kali arus nominal. Digunakan untuk perangkat dengan lonjakan arus awal yang sangat tinggi, seperti motor besar di pabrik.



2. Angka Ampere dan Perhitungan Watt

Angka setelah huruf (seperti C6, C10, C16) menunjukkan kapasitas arus maksimal dalam satuan Ampere. Untuk mengetahui berapa besar kapasitas daya (Watt) yang bisa ditanggung, Anda bisa menggunakan rumus dasar listrik:

Watt = Volt X Ampere

Di Indonesia, tegangan standar adalah 220 Volt. Jadi:

• MCB C4 (4 Ampere): $220 \times 4 = 880 \text{ Watt}$ (digunakan untuk daya 900 VA).
• MCB C6 (6 Ampere): $220 \times 6 = 1.320 \text{ Watt}$ (digunakan untuk daya 1.300 VA).
• MCB C10 (10 Ampere): $220 \times 10 = 2.200 \text{ Watt}$ (digunakan untuk daya 2.200 VA).

3. Kapasitas Pemutusan (kA)

Terdapat angka seperti 4500 atau 6000, sering tertulis 4.5kA atau 6kA. Ini menunjukkan arus maksimal yang bisa ditangani MCB saat terjadi korsleting sebelum unit tersebut hancur/rusak permanen. Untuk rumah tinggal, kapasitas 4.500A (4.5kA) biasanya sudah mencukupi.

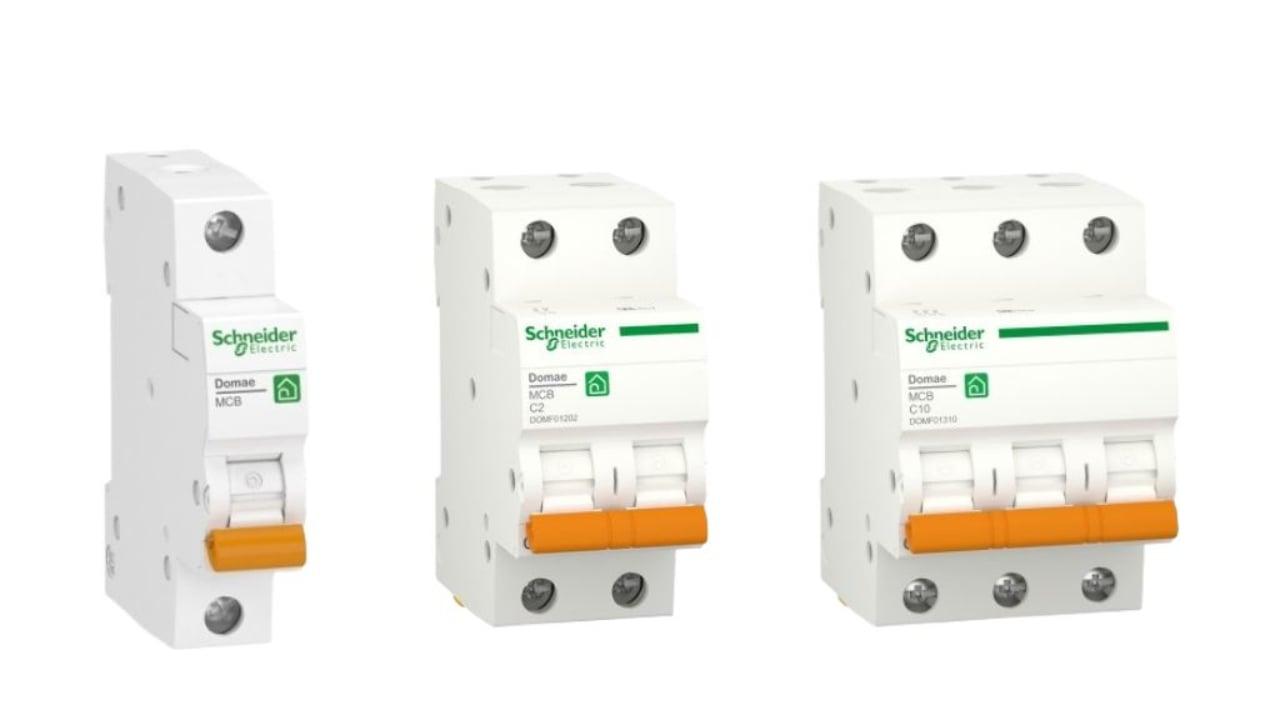

Jenis-Jenis MCB Berdasarkan Jumlah Kutub (Pole)

Setelah tahu apa itu MCB listrik, memahami jenis-jenisnya juga sangat penting. Jumlah kutub atau pole pada MCB menentukan berapa banyak jalur kabel yang dapat diputus secara bersamaan. Berikut adalah pembagiannya:

MCB 1 Pole: Standar Hunian

Ini adalah jenis yang paling umum digunakan pada panel listrik rumah. MCB 1 Pole hanya memutus satu jalur kabel, yaitu kabel fasa (positif). Fungsinya sangat efektif untuk membagi beban listrik ke sirkuit lampu atau stop kontak ruangan.

MCB 2 Pole: Keamanan Ekstra

MCB ini mampu memutus dua jalur sekaligus, yakni kabel fasa dan netral. Biasanya digunakan sebagai sakelar utama pada meteran PLN atau panel pusat rumah untuk memastikan perlindungan total saat terjadi gangguan listrik.

MCB 3 Pole: Kebutuhan Daya Besar

Dirancang khusus untuk sistem listrik 3 fasa (jalur R, S, dan T). MCB ini akan memutus ketiga jalur fasa secara serentak, umum ditemukan pada bangunan komersial, ruko, atau instalasi mesin yang membutuhkan daya besar.

MCB 4 Pole: Proteksi Maksimal

Jenis ini merupakan proteksi terlengkap yang memutus tiga jalur fasa serta satu jalur netral sekaligus. Penggunaannya sangat spesifik pada panel industri atau sistem kelistrikan kompleks untuk mencegah adanya arus balik yang bisa merusak peralatan sensitif.

Tips Memilih MCB yang Berkualitas dan Aman

Mengingat perannya sebagai garda terdepan pencegah kebakaran, jangan pernah mengompromikan kualitas saat membeli MCB.

1. Cek Logo Standarisasi: Pastikan unit MCB memiliki logo SNI (Standar Nasional Indonesia) dan logo LMK (Lembaga Masalah Kelistrikan). Ini menjamin produk telah lolos uji keamanan di Indonesia.

2. Sesuaikan dengan Daya: Jangan memasang MCB dengan Ampere yang jauh lebih besar dari kabel instalasi. Misalnya, memasang MCB 20A pada kabel yang hanya mampu menahan 10A akan menyebabkan kabel terbakar sebelum MCB sempat memutuskan arus.

3. Pilih Merek Terpercaya: Gunakan merek-merek yang sudah memiliki reputasi global dalam industri kelistrikan. Produk murah tanpa merek seringkali tidak memiliki mekanisme magnetik yang bekerja dengan benar.

Kesimpulan: Investasi Keamanan untuk Ketenangan Hunian

Memahami apa itu MCB listrik bukan sekadar memperdalam wawasan teknis, melainkan bentuk kepedulian terhadap keamanan aset dan keselamatan keluarga. Sebagai komponen garda terdepan, MCB berperan vital dalam mencegah risiko kebakaran akibat beban berlebih dan korsleting. Dengan mengenali fungsi, cara kerja, serta jenis kutub yang tepat, Anda dapat memastikan instalasi kelistrikan di rumah tetap stabil dan aman dari gangguan teknis yang tidak terduga.

Jangan abaikan kondisi panel listrik Anda; pastikan setiap unit MCB yang terpasang memenuhi standar SNI untuk perlindungan maksimal jangka panjang. Listrik yang aman adalah kunci utama kenyamanan di dalam rumah.
